【案例分享】150吨/时花岗岩破碎生产线方案
2022-11-06 14:33
项目说明
产量:150吨/小时 物料:以花岗岩为主，辅料为石灰石、鹅卵石石 进料要求:≤1000mm 出料要求:≤31.5mm
主要设备型号: 振动给料机：ZSW-1100×4900 1台
颚式破碎机：PE-600×900 2台
振动给料机：ZD1018 1台
单缸液压圆锥破：CH440 1台
振动筛：2YA-3070 2台
洗砂机：XSD3020 1台

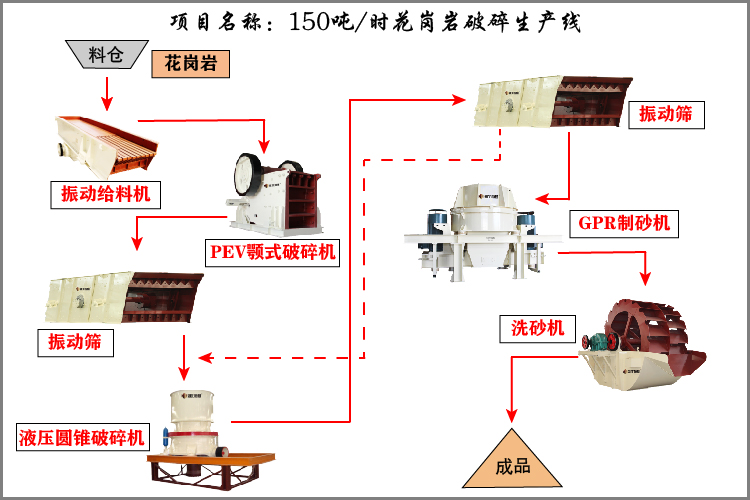

方案配置
方案说明
大料斗中的花岗岩由振动喂料机ZSW1100*4900进入颚式破碎机PE-600*900。原料中含自然风沙较多，所以需要筛分，振动喂料机ZSW1100x4900带有耐磨棒条，间隙为120mm。这种设计的好处是把原料中较小颗粒的料预先分离出来，可以减少颚式破碎机不必要的负担。从喂料机棒条缝隙中漏下来的小于120mm的物料经过皮带输送机输送至YA2060振动筛。物料被分成小于20mm和大于20mm两部分，前者作为废料，后者由皮带机被输送至中间料仓。
粗碎后的物料由皮带输送机送到中间料仓中, 振动给料机ZD0916将物料输送到单缸液压圆锥破碎机CH440，采用三线配置，任何一条生产线上的设备出现问题，不会影响其他两条生产线的正常运行。
经圆锥破破碎后的物料经过两级筛分，都采用2YK-3072振动筛，筛分出0-5mm，5-10mm，10-20mm，20-31.5mm四种成品。5-10mm物料经制砂机整形，进入洗砂机，产出高品质细沙；大于31.5mm的物料由皮带机输送回中间料仓进行再次破碎，形成循环，大量生产出0-31.5的石料。
湖北恒基
从一片荒草地到正式投入运营，此项目全程由恒基公司保驾护航，及时和客户沟通，综合考虑客户场地的问题。利用场地的高低落差，合理地进行生产线设计，并充分优化设计方案，不仅节约了设备的使用量，而且大大降低了运行成本。
主要设备采用先进液压调控的技术，拥有成熟的工艺，设备性能稳定可靠，让整体生产技术、工艺装备均处于国内外先进水平，确保整个项目的高效稳定运行；该项目采用两段破碎工艺，生产线布局集中紧凑，不仅节约了用地面积，而且便于设备的检查和维修。
湖北恒基专业从事矿山破碎机械三十余年，具有一整套成熟的“破碎筛分生产线”，售后及时可靠，对于每位用户，我们都提供免费量身设计、安装指导、操作配置、定期售后等服务，及时解决用户生产难题和配件更换问题，售后更有保障。让您省心，放心，安心！
