振动筛大致分类和如何提高其使用效率

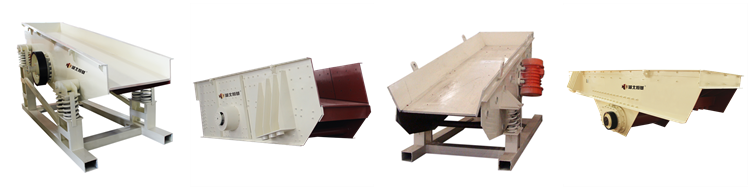

振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。直线振动筛(直线筛)具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点,是一种高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。
圆振动筛
圆振动筛(圆振筛)做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。根据物料产品和用户要求,可采用高锰钢编织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
3椭圆筛
椭圆筛即做椭圆运动轨迹的振动筛,具有高效、筛分精度高,适合范围广等优点。和同规格普通筛机相比,有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分,矿山行业矿石分级,煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。 TES三轴椭圆振动筛广泛用于采石场、砂石料的筛分作业,也可供选煤、选矿、建材、建筑、电力化工行业作产品的分级之用。
  筛分原理:动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,最终完成物料的分级。
  TES系列三轴椭圆筛的明显优势
  三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势;
  三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
  三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
  由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
  轴承稀油润滑,有效降低了轴承温度,提高了寿命;
  同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。
4检查存放
设备在出厂前需精工征集装配及无负载试车,经检查各项指标合格后方能出厂,因此,设备在发运到使用现场后,用户应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全,技术文件有否纰漏。
设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。
  高频振动筛
高频振动筛简称高频筛,高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频振动筛(高频筛)效率高、振幅小、筛分频率高。高频振动筛与普通筛分设备的原理不同,由于高频振动筛(高频筛)采用了高频率,一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡,加速了大密度有用矿物和析离作用,增加了小于分离粒度物料与筛孔接触的概率。






1、提高筛板的开孔率,高开孔率有利于改善筛分效果;通常不锈钢焊接筛板开孔率高可加以关注。

2、调整入料方式,某些情况下,入料不是沿全筛宽给入,势必造成筛面得不到充分利用;

3、降低筛面糊孔率,可考虑选用带自清理的筛板,如弹簧杆式筛面。



4、有条件的话,可考虑调整筛机的倾角,适当的倾角有利于减少物料厚度,实现薄料层筛分。

5、条件允许的话,湿法筛分,这是改善筛分效果的有效手段。

6、对于圆振筛,可考虑调整配重的方法来改善筛分效果;



7、对于干法筛分,要严格控制入料水分,当水分偏高时,可考虑配料筛分。

8、有条件的话,入料端增加固定筛,进行粗筛。
